8 Linearisierungsverfahren

Die Methoden der Regelungstechnik basieren auf linearem Verhalten der Übertragungsglieder (Regelstrecke, Regler etc.). Alle Übertragungsglieder, die wir kennengelernt haben, sind linear. In Realität treffen wir aber oft Strecken mit nichtlinearem Verhalten an, d. h. wir werden im Folgenden den Unterschied zwischen linearen und nichtlinearen Regelstrecken betrachten und Verfahren kennenlernen, um nichtlineare Strecken zu linearisieren.

Ziele

Du weisst, dass die klassische Regelungstechnik auf linearen Übertragungsgliedern basiert und was das für Konsequenzen hat.
Du kennst Verfahren, um nichtlineare Regelstrecken zu linearisieren.

8.1 Linearität

Die Übertragungsglieder, die wir kennengelernt haben, sind linear, d. h. weisen eine lineare Kennlinie auf, die wir schon mehrfach gesehen haben (vgl. Statisches Verhalten).

Dynamisches Verhalten

Alles, was wir hier behandeln, bezieht sich auf das statische Verhalten. Das dynamische Verhalten (Zeitkonstanten etc.) ist davon nicht betroffen.

Eine lineare Kennlinie weist einen konstanten Proportionalbeiwert K_P auf und geht durch den Ursprung. Mathematisch ist dies eine lineare Funktion x_a = K_P \cdot x_e und eine solche hat die folgenden Eigenschaften:

Ein Eingangswert von null führt zu einem Ausgangswert von null.
Wird der Eingangswert z. B. verdoppelt, verdoppelt sich auch der Ausgangswert.
Kennt man den Ausgangswert für zwei Eingangswerte, so kennt man auch den Ausgangswert für die Summe der beiden Eingangswerte.

Mathematische Definition der Linearität

Da der Ausgang x_a eine Funktion des Einganges x_e ist, können wir allgemein auch x_a = f(x_e) schreiben (diese Schreibweise kennst du sicherlich aus der Mathematik). Die oben genannten Eigenschaften lassen sich damit mathematisch präzise formulieren:

f(k \cdot x_e) = k \cdot f(x_e)

Das bedeutet: Ein k-mal grösseres Eingangssignal führt zu einem k-mal grösseren Ausgangssignal (Homogenität).

f(x_{e_1} + x_{e_2}) = f(x_{e_1}) + f(x_{e_2})

Das bedeutet: Das Ausgangssignal für die Summe mehrerer Eingangssignale entspricht der Summe der Ausgangssignale, die jedes Eingangssignal einzeln erzeugen würde (Additivität).

Bisher sind wir stillschweigend davon ausgegangen, dass unsere Regelstrecke und damit der gesamte Regelkreis lineares Verhalten aufweist, also die obigen Bedingungen erfüllt sind. Damit ergeben sich die folgenden Vorteile:

Mit einer beliebigen Sprungantwort, z. B. der Einheitssprungantwort können wir ein Übertragungsglied (z. B. die Regelstrecke) vollständig charakterisieren. Eine andere Wahl der Sprungamplitude führt lediglich zu einer Skalierung (Multiplikation) der Einheitssprungantwort. Mit einer einzigen Sprungantwort haben wir also alle Informationen über das Übertragungsglied.
Das Führungsverhalten und das Störverhalten können wir unabhängig voneinander betrachten, auch wenn in Wirklichkeit Sollwertänderungen und Störgrössen natürlich gleichzeitig auftreten können.

Wegen diesen angenehmen Eigenschaften von linearem Verhalten arbeiten wir bei der Analyse der Regelstrecke oder dem Reglerentwurf in der Regel mit der Einheitssprungantwort und simulieren Führungs- und Störsprünge jeweils separat voneinander.

Sind die obigen Bedingungen nicht erfüllt, so sprechen wir von nichtlinearem Verhalten. Die nachfolgende Abbildung zeigt eine nichtlineare Kennlinie einer Regelstrecke und man erkennt sofort den Unterschied zu Abb. 8.1. Da es sich dabei nicht um eine Gerade handelt, ist die Steigung (und damit der Proportionalbeiwert K_P) nicht konstant.

Nichtlineare Regelstrecke

Bei einer nichtlinearen Regelstrecke ist die Kennlinie keine Gerade und/oder geht nicht durch den Ursprung. Die oben genannten Eigenschaften gelten dann nicht mehr. Im Folgenden lernen wir Verfahren kennen, um mit solchen Regelstrecken umzugehen:

Linearisierung im Arbeitspunkt
Linearisierung mittels Linearisierungskennlinie

Anmerkung: Auch die im letzten Block besprochene Stellgrössenbeschränkung ist eine Form der Nichtlinearität. Dabei war eine ansonsten lineare Kennlinie unten/oben begrenzt.

In diesem Block hier geht es um Fälle, in denen die Kennlinie (innerhalb des Stellbereichs) bereits nichtlinear ist (vgl. Abb. 8.2). (Natürlich kann zusätzlich eine Stellgrössenbeschränkung auftreten.)

8.2 Linearisierung

Um nichtlineare Strecken mit den Methoden der klassischen Regelungstechnik behandeln zu können, müssen wir diese linearisieren. Im Folgenden lernen wir zwei Verfahren kennen, die dies ermöglichen.

8.2.1 Linearisierung im Arbeitspunkt

Arbeitet die Regelung in einem bestimmten Betriebspunkt (in der Regelungstechnik Arbeitspunkt (AP) genannt), der sich nicht stark verändert, so kann eine Linearisierung im Arbeitspunkt durchgeführt werden. Dabei wird im Arbeitspunkt die Tangente an die Kennlinie gelegt und damit eine lineare Kennlinie erzeugt (vgl. Abb. 8.3). Damit erreichen wir eine linearisierte Kennlinie, wobei der Proportionalbeiwert der Steigung im Arbeitspunkt entspricht. Die linearisierte Kennlinie gilt jedoch nur im Arbeitspunkt bzw. in der Nähe des Arbeitspunktes. Diese Methode ist daher nur zulässig, wenn sich der Arbeitspunkt im Betrieb nicht (stark) verändert (sie ist daher ideal für Festwertregelungen).

Abb. 8.3: Linearisierung im Arbeitspunkt

Linearisierung im AP

Die Linearisierung im Arbeitspunkt kann als Nullpunktverschiebung (Koordinatentransformation) in den Arbeitspunkt (AP) betrachtet werden. Ein- und Ausgangssignale der linearisierten Strecke sind daher immer relativ zum Arbeitspunkt.

Die absoluten (globalen) Grössen y, x und die relativen (auf den Arbeitspunkt bezogenen) Grössen y^*, x^* hängen folgendermassen zusammen:

\begin{align*} y &= y^* + y_{AP} \\ x &= x^* + x_{AP} \end{align*}

Beispiel

Nachfolgend ist eine nichtlineare Kennlinie eines Ventils dargestellt (Eingang: Ventilstellung s [mm], Ausgang: Durchfluss Q [m³/h]). Die Kennlinie soll linearisiert werden für eine Festwertregelung, bei der ein Volumenstrom Q_{AP} = 125 m³/h fliesst.

Um einen Durchfluss von 125 m³/h zu erreichen, ist eine Ventilstellung von 2.5 mm nötig. Dies ist der Arbeitspunkt (AP). Legt man am Arbeitspunkt die Tangente an die Kennlinie und bestimmt die Steigung dieser Tangente, so erhält man:

K_P = 75 \, \mathrm{\frac{m^3}{h \cdot mm}}

Wie man in obiger Abbildung erkennt, deckt sich die linearisierte Kennlinie (Tangente) im Bereich von ca. 50 bis 200 m³/h gut mit der wirklichen (nichtlinearen) Kennlinie.

Arbeitspunkt

Im linearisierten System beziehen sich sämtliche Grössen nun auf den Arbeitspunkt, d. h. dieser bildet nun den Nullpunkt. Ein Eingang von z. B. 0.2 mm ergibt einen Ausgang von 15 m³/h (= 0.2 ⋅ 75). Dies entspricht (absolut) einer Ventilstellung von 2.5 mm + 0.2 mm = 2.7 mm und einem Volumenstrom von 125 m³/h + 15 m³/h = 140 m³/h.

Würde sich der Arbeitspunkt an einem anderen Ort befinden, so würde ein anderes K_P resultieren. Im untenstehenden interaktiven Kennliniendiagramm kann der Arbeitspunkt (AP) verschoben werden und es wird automatisch die linearisierte Kennlinie bzw. der entsprechende K_P-Wert angezeigt.

Code

ap = Generators.observe((change) => {
  let sAP = 2.5;
  let plot = null;
  let dragging = false;

  const container = html`<div class="tangent-demo" style="display:flex;flex-direction:column;align-items:center;width:100%;user-select:none;-webkit-user-select:none;">`;

  const render = () => {
    container.innerHTML = "";
    const tangent = [
      {s: sMin, Q: Q(sAP) + dQ(sAP) * (sMin - sAP)},
      {s: sMax, Q: Q(sAP) + dQ(sAP) * (sMax - sAP)}
    ];
    plot = Plot.plot({
      height: 420,
      marginLeft: 75,
      marginRight: 35,
      marginTop: 45,
      marginBottom: 50,
      grid: true,
      style: {background: "transparent", color: "#333", fontSize: "14px"},
      x: {label: "Ventilstellung s [mm]", labelAnchor: "center", domain: [sMin, sMax]},
      y: {label: "Durchfluss Q [m³/h]", labelAnchor: "center", domain: [0, 260]},
      marks: [
        Plot.lineY(curve, {x: "s", y: "Q", stroke: "#008000", strokeWidth: 2.5}),
        Plot.line(tangent, {x: "s", y: "Q", stroke: "#008000", strokeWidth: 2, strokeDasharray: "6 4"}),
        Plot.dot([{s: sAP, Q: Q(sAP)}], {x: "s", y: "Q", r: 5, fill: "#333", stroke: "#fff", strokeWidth: 1.5}),
        Plot.text([{s: sAP, Q: Q(sAP)}], {x: "s", y: "Q", text: ["AP"], dy: -14, fill: "#333", fontSize: 14, fontWeight: 600})
      ]
    });
    plot.style.cursor = dragging ? "grabbing" : "grab";
    container.appendChild(plot);

    const info = html`<div style="margin-top:0.5em;font-size:15px;color:#333;">
      s<sub>AP</sub> = ${sAP.toFixed(2)} mm &nbsp;&nbsp; Q<sub>AP</sub> = ${Q(sAP).toFixed(1)} m³/h &nbsp;&nbsp;→&nbsp;&nbsp; K<sub>P</sub> = ${dQ(sAP).toFixed(1)} m³/(h·mm)
    </div>`;
    container.appendChild(info);
  };

  const pointerToS = (e) => {
    if (!plot) return null;
    const rect = plot.getBoundingClientRect();
    if (e.clientX < rect.left || e.clientX > rect.right || e.clientY < rect.top || e.clientY > rect.bottom) return null;
    const px = e.clientX - rect.left;
    return Math.max(sMin, Math.min(sMax, plot.scale("x").invert(px)));
  };

  const updateFromPointer = (e) => {
    const s = pointerToS(e);
    if (s === null || Math.abs(s - sAP) < 1e-6) return;
    sAP = s;
    render();
  };

  const onPointerDown = (e) => {
    if (pointerToS(e) === null) return;
    dragging = true;
    updateFromPointer(e);
  };

  const onPointerMove = (e) => {
    if (!dragging) return;
    updateFromPointer(e);
  };

  const onPointerUp = () => {
    if (!dragging) return;
    dragging = false;
    if (plot) plot.style.cursor = "grab";
  };

  document.addEventListener("pointerdown", onPointerDown);
  document.addEventListener("pointermove", onPointerMove);
  document.addEventListener("pointerup", onPointerUp);
  document.addEventListener("pointercancel", onPointerUp);

  render();
  change(container);

  return () => {
    document.removeEventListener("pointerdown", onPointerDown);
    document.removeEventListener("pointermove", onPointerMove);
    document.removeEventListener("pointerup", onPointerUp);
    document.removeEventListener("pointercancel", onPointerUp);
  };
})

8.2.2 Linearisierung mittels Linearisierungskennlinie

Das obige Verfahren funktioniert nicht bei nichtlinearen Strecken, die über einen breiten Arbeitsbereich geregelt werden müssen, also nicht immer im gleichen Arbeitspunkt arbeiten (typischerweise sind das Folgeregelungen). In solchen Fällen benötigen wir ein Verfahren, welches eine gesamte Kennlinie linearisieren kann. Die Linearisierung mittels Linearisierungskennlinie ist ein solches Verfahren. Dabei wird die Stellgrösse vor der Regelstrecke durch ein zusätzliches Übertragungsglied (Linearisierungskennlinie (LK) auch Vorlastkennlinie genannt) dahingehend modifiziert, dass gesamthaft lineares Verhalten erreicht wird.

Abb. 8.4: Linearisierung mittels Linearisierungskennlinie

Damit gesamthaft lineares Verhalten resultiert, muss die Linearisierungskennlinie (LK) die Nichtlinearität der Regelstrecke (RS) möglichst gut kompensieren. Dies wird erreicht, wenn die Linearisierungskennlinie die Inverse (Umkehrfunktion) der Regelstrecken-Kennlinie ist.

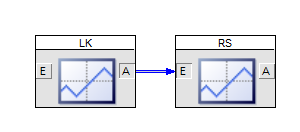

Abb. 8.5: Vorschaltung einer Linearisierungskennlinie

Mit dem obigen Verfahren resultiert im Idealfall eine lineare Kennlinie über den gesamten Arbeitsbereich. Es ist allerdings nicht immer möglich, die Regelstrecken-Kennlinie zu invertieren (z. B. wenn für mehrere Stellgrössenwerte dieselbe Ausgangsgrösse resultiert o. ä.).

Exkurs: Umkehrfunktion (Inverse)

Die Umkehrfunktion bzw. Inverse einer Funktion kann grafisch als Spiegelung der Funktion an der Winkelhalbierenden y = x (gestrichelte Linie) aufgefasst werden. Durch Ziehen an den Punkten im untenstehenden Diagramm kann eine “nichtlineare” Funktion kreiert werden. Beobachte, wie sich deren Umkehrfunktion (gestrichelt) dabei verhält.

Code

invDemo = Generators.observe((change) => {
  const interior = SLOTS.map((x) => ({x, y: x, fixed: false}));
  let dragging = false;
  let dragIndex = -1;
  let grabOffsetY = 0;
  let plot = null;

  const container = html`<div style="display:flex;flex-direction:column;align-items:center;width:100%;user-select:none;-webkit-user-select:none;">`;
  const plotHolder = html`<div style="width:100%;"></div>`;
  container.appendChild(plotHolder);
  const resetButton = html`<button style="margin-top:0.5rem;padding:0.2rem 0.5rem;font-size:0.9rem;border:1px solid #000;color:#000;border-radius:4px;background:#f5f5f5;cursor:pointer;">Zurücksetzen</button>`;
  container.appendChild(resetButton);

  const controlPoints = () => [endpoints[0], ...interior, endpoints[1]];

  const clampY = (i, y) => {
    const pts = controlPoints();
    return Math.min(pts[i + 2].y, Math.max(pts[i].y, y));
  };

  const render = () => {
    plotHolder.innerHTML = "";
    const points = controlPoints();
    const f = monotoneCubic(points);
    const N = 500;
    const fData = [], invData = [];
    for (let i = 0; i <= N; i++) {
      const x = X0 + (i * (X1 - X0)) / N;
      const y = f(x);
      fData.push({x, y});
      invData.push({x: y, y: x});
    }
    invData.sort((a, b) => a.x - b.x);

    plot = Plot.plot({
      height: 420,
      marginLeft: 55,
      marginRight: 35,
      marginTop: 40,
      marginBottom: 45,
      grid: true,
      style: {background: "transparent", color: "#333", fontSize: "14px"},
      x: {label: "", labelAnchor: "center", domain: [-0.05, 1.05]},
      y: {label: "", labelAnchor: "center", domain: [-0.05, 1.05]},
      marks: [
        Plot.line([[X0, X0], [X1, X1]], {stroke: "#999", strokeDasharray: "4 4", strokeWidth: 1.5}),
        Plot.lineY(invData, {x: "x", y: "y", stroke: "#008000", strokeWidth: 3, strokeDasharray: "6 4"}),
        Plot.lineY(fData, {x: "x", y: "y", stroke: "#008000", strokeWidth: 3}),
        Plot.dot(interior, {x: "x", y: "y", r: 4.5, fill: "#008000", stroke: "#008000", strokeWidth: 1.5})
      ]
    });
    plot.style.cursor = dragging ? "grabbing" : "default";
    plotHolder.appendChild(plot);
  };

  // Data <-> pixel mapping, computed from the rendered SVG. Plot draws its
  // marks inside the margins of a viewBox of width x height which may be
  // scaled by CSS, so we convert pointer coordinates into viewBox units first.
  const DOMAIN = [-0.05, 1.05];
  const M = {top: 40, bottom: 45, left: 55, right: 35};

  const toViewBox = (cx, cy) => {
    const r = plot.getBoundingClientRect();
    const vb = plot.viewBox.baseVal;
    return {
      x: (cx - r.left) * (vb.width / r.width),
      y: (cy - r.top) * (vb.height / r.height)
    };
  };

  const xToPixel = (v) => {
    const vb = plot.viewBox.baseVal;
    return M.left + (v - DOMAIN[0]) / (DOMAIN[1] - DOMAIN[0]) * (vb.width - M.left - M.right);
  };

  const yToPixel = (v) => {
    const vb = plot.viewBox.baseVal;
    const plotArea = vb.height - M.top - M.bottom;
    return (vb.height - M.bottom) - (v - DOMAIN[0]) / (DOMAIN[1] - DOMAIN[0]) * plotArea;
  };

  const pixelToY = (py) => {
    const vb = plot.viewBox.baseVal;
    const plotArea = vb.height - M.top - M.bottom;
    return DOMAIN[0] + ((vb.height - M.bottom) - py) / plotArea * (DOMAIN[1] - DOMAIN[0]);
  };

  const hitTest = (e) => {
    if (!plot) return -1;
    const p = toViewBox(e.clientX, e.clientY);
    let best = -1, bestDist = 24;
    for (let i = 0; i < interior.length; i++) {
      const sx = xToPixel(interior[i].x);
      const sy = yToPixel(interior[i].y);
      const d = Math.hypot(p.x - sx, p.y - sy);
      if (d < bestDist) {
        bestDist = d;
        best = i;
      }
    }
    return best;
  };

  const onPointerDown = (e) => {
    if (e.button !== 0) return;
    const i = hitTest(e);
    if (i < 0) return;
    const p = toViewBox(e.clientX, e.clientY);
    dragging = true;
    dragIndex = i;
    grabOffsetY = yToPixel(interior[i].y) - p.y;
    e.preventDefault();
  };

  const onPointerMove = (e) => {
    if (!dragging) {
      if (plot) plot.style.cursor = hitTest(e) >= 0 ? "ns-resize" : "default";
      return;
    }
    const p = toViewBox(e.clientX, e.clientY);
    const y = pixelToY(p.y + grabOffsetY);
    interior[dragIndex].y = clampY(dragIndex, Math.min(1, Math.max(0, y)));
    render();
  };

  const onPointerUp = () => {
    if (!dragging) return;
    dragging = false;
    dragIndex = -1;
    if (plot) plot.style.cursor = "default";
  };

  resetButton.addEventListener("click", () => {
    for (const p of interior) p.y = p.x;
    render();
  });

  document.addEventListener("pointerdown", onPointerDown);
  document.addEventListener("pointermove", onPointerMove);
  document.addEventListener("pointerup", onPointerUp);
  document.addEventListener("pointercancel", onPointerUp);

  render();
  change(container);

  return () => {
    document.removeEventListener("pointerdown", onPointerDown);
    document.removeEventListener("pointermove", onPointerMove);
    document.removeEventListener("pointerup", onPointerUp);
    document.removeEventListener("pointercancel", onPointerUp);
  };
})

Beispiel

Im Folgenden wollen wir für die bereits weiter oben verwendete Ventilkennlinie eine Linearisierungskennlinie entwerfen, um gesamthaft lineares Verhalten über den gesamten Arbeitsbereich zu erreichen. Wir benötigen also die Inverse dieser Kennlinie.

Wenn wir eine Kennlinie experimentell bestimmen, so haben wir üblicherweise diskrete Messpunkte (Punkte in obigem Diagramm). Wir haben also zwei Arrays (Ventilstellung s und Durchfluss Q), die in den ersten beiden Spalten von Tab. 8.1 repräsentativ aufgelistet sind.

Als Erstes normieren wir die Regelgrösse auf den Bereich 0-1 bzw. 0-100%. Die normierten Werte sind in der letzten Spalte der Tab. 8.1 aufgeführt. In Python würde man die Normierung z. B. folgendermassen umsetzen:

Code

Q_norm = (Q-min(Q))/(max(Q)-min(Q))  # Normierung der Regelgrösse auf 0-1

Stellgrösse Ventilstellung s [mm]	Regelgrösse Durchfluss Q [m³/h]	normierte Regelgrösse normierter Durchfluss Q_{norm} [%]
0.0	0.0	0 %
0.25	1.8	0.73 %
0.5	7	2.8 %
…	…	…
4.5	243	97.2 %
4.75	248.2	99.3 %
5	250	100 %

Tab. 8.1: Regelstrecken-Kennlinie mit normierter Ausgangsgrösse

Nun mappen wir die obigen Prozentwerte (normierte Regelgrösse) auf den Stellgrössenbereich. 100% entspricht der max. Ventilstellung von 5 mm und 0% folglich einer Ventilstellung von 0 mm. Dies ergibt die Eingangsgrösse der Linearisierungskennlinie (siehe erste Spalte von Tab. 8.2).

Code

s_LK = Q_norm * (max(s) - min(s)) + min(s)  # Mapping auf Stellgrösse

Der Ausgang der Linearisierungskennlinie entspricht dem Eingang der Regelstrecken-Kennlinie (Stellgrösse), d. h. der ersten Spalte von Tab. 8.1. Die Linearisierungskennlinie modifiziert also die Stellgrösse genau so, dass die Nichtlinearität gerade “ausgeglichen” wird.

Eingang Linearisierungskennlinie s_{LK} [mm]	Ausgang Linearisierungskennlinie s [mm]
0.0 (= 0 % von 5 mm)	0.0
0.036 (= 0.73 % von 5 mm)	0.25
0.14 (= 2.8 % von 5 mm)	0.5
…	…
4.86 (= 97.2 % von 5 mm)	4.5
4.96 (= 99.3 % von 5 mm)	4.75
5 (= 100 % von 5 mm)	5.0

Tab. 8.2: Linearisierungskennlinie

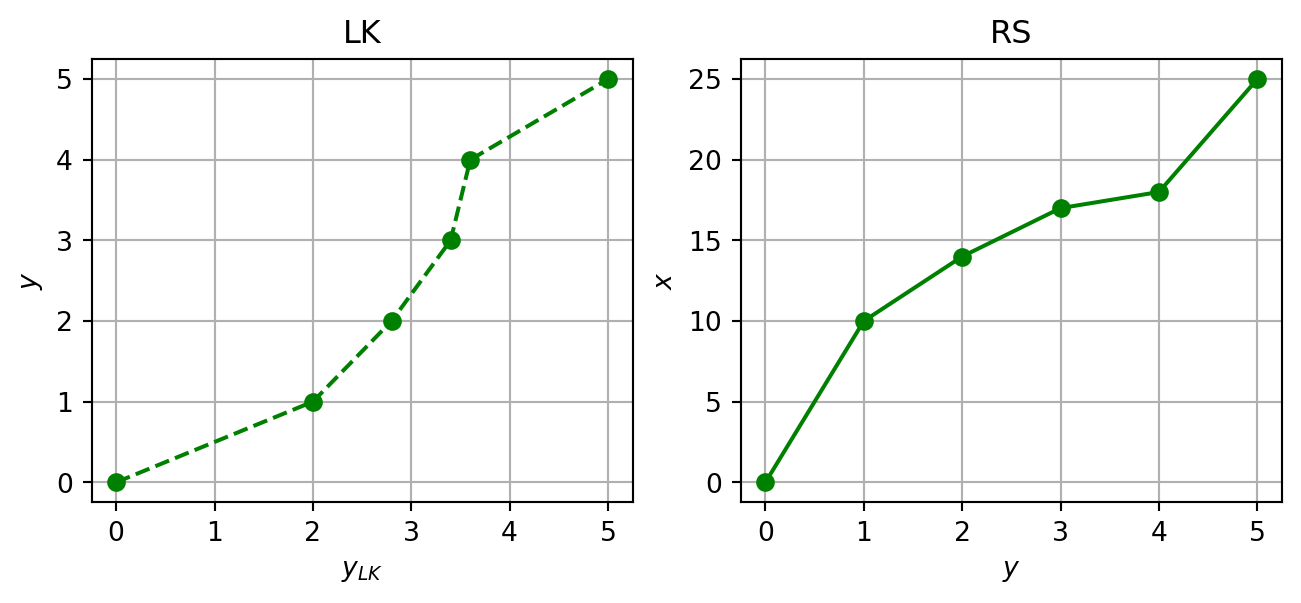

Nachfolgend ist die Linearisierungskennlinie grafisch dargestellt und wir können uns davon überzeugen, dass ihr Verlauf qualitativ der Inversen der Ventilkennlinie entspricht.

Mit der vorgeschalteten Linearisierungskennlinie erreichen wir nun gesamthaft lineares Verhalten und wir können uns damit wieder in der gewohnten “linearen Welt” bewegen. Die Reihenschaltung von LK und RS ist linear und kann wie gehabt mit dem Proportionalbeiwert K_P beschrieben werden.

K_P = \frac{\Delta Q}{\Delta s} = \frac{250 \, \mathrm{m^3/h}}{5 \, \mathrm{mm}} = 50 \frac{\mathrm{m^3/h}}{\mathrm{mm}}

Anmerkung: Das linearisierte K_P entspricht also der Steigung der Geraden, die das Minimum und das Maximum der Kennlinie miteinander verbindet. Mit diesem K_P würden wir jetzt den Reglerentwurf vornehmen.

Linearisierungskennlinie

Im Idealfall wird die Nichtlinearität komplett kompensiert durch die Linearisierungskennlinie und man kann für den Reglerentwurf bzw. Simulationen in Boris die gewohnten linearen Übertragungsglieder verwenden. Die effektive nichtlineare Regelstrecke sowie die Linearisierungskennlinie werden dann für den Reglerentwurf nicht explizit benötigt. Bei der späteren Implementierung des Reglers z. B. auf der SPS würde dann die Linearisierungskennlinie ebenfalls implementiert werden und man hätte dann dieselben Verhältnisse wie in der Simulation.

Will man aus bestimmten Gründen die Linearisierungskennlinie und die nichtlineare Regelstrecke explizit in die Simulation einbauen, kann man in Boris den Block Benutzerdefinierte Kennlinie (unter Statik) verwenden.

Bsp. in Python

Nachfolgend ist ein komplettes Python-Beispiel für die Bestimmung der Linearisierungskennlinie aufgeführt.

Code

import numpy as np
import matplotlib.pyplot as plt

# nichtlineare Regelstrecke
y = np.array([0., 1.,  2.,  3.,  4.,  5.])  # Stellgrösse
x = np.array([0., 10., 14., 17., 18., 25.])  # Regelgrösse

# Linearisierungskennlinie
x_norm = (x - min(x)) / (max(x) - min(x))  # norm. Regelgrösse
y_LK = x_norm * (max(y) - min(y)) + min(y)  # Eingang LK

fig, axs = plt.subplots(ncols=2, figsize=(8,3))
axs[0].plot(y_LK, y, 'go--')
axs[0].set_title('LK')
axs[0].set_xlabel('$y_{LK}$')
axs[0].set_ylabel('$y$')
axs[0].grid()
axs[1].plot(y, x, 'go-')
axs[1].set_title('RS')
axs[1].set_xlabel('$y$')
axs[1].set_ylabel('$x$')
axs[1].grid()
plt.show()

Die Linearisierungskennlinie könnte nun exportiert und später in der SPS bzw. dem Mikrocontroller implementiert werden.

Eingang der LK y_{LK}	Ausgang der LK y
0.0	0.0
2.0	1.0
2.8	2.0
3.4	3.0
3.6	4.0
5.0	5.0

Aufgaben

Aufgabe 8.1

Von einer nichtlinearen Regelstrecke ist nachfolgend die Kennlinie gegeben. Führe eine Linearisierung im Arbeitspunkt (x_{AP} = 55\,\mathrm{mm}) durch und gebe den Proportionalbeiwert der linearisierten Strecke nachfolgend an.

K_P =

Wenn du nun mit der linearisierten Strecke eine Sprungantwort durchführst und dabei einen Eingangswert von 1 mA aufprägst, welchen absoluten (globalen) Werten entsprechen die Werte von Ein- und Ausgang? Erläutere dies in Worten.

Lösung

Für die Linearisierung im Arbeitspunkt wird die Tangente an den Arbeitspunkt angelegt bzw. die Steigung im Arbeitspunkt bestimmt (= Proportionalbeiwert K_P). Für eine Regelgrösse von 55 mm (=x_{AP}) ist eine Stellgrösse von 74 mA (=y_{AP}) nötig. Dies entspricht dem Arbeitspunkt der Regelung.

K_P = 1.5 \, \frac{\mathrm{mm}}{\mathrm{mA}}

In der Simulation (mit der linearisierten Strecke) ist dann alles auf den Arbeitspunkt x_{AP} bzw. y_{AP} bezogen. Eine simulierte Stellgrösse von 1 mA ergibt eine Position von 1.5 mm (= K_P). In absoluten (globalen) Grössen würde dies 1 mA + 74 mA = 75 mA bzw. 1.5 mm + 55 mm = 56.5 mm entsprechen.

Aufgabe 8.2

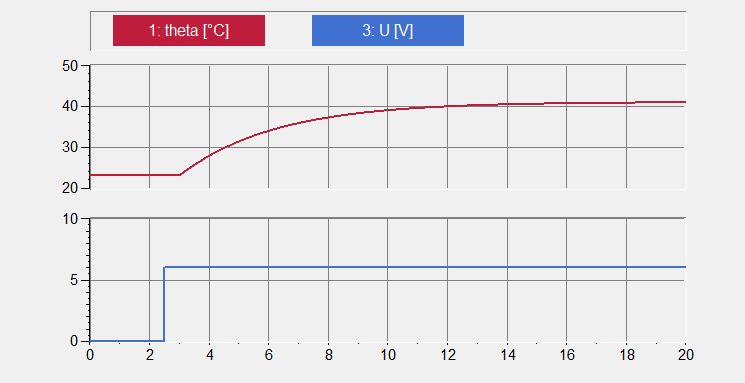

Von einem technischen Heizsystem (Eingang: Spannung [V], Ausgang: Temperatur [°C]) hast du die folgende Sprungantwort bekommen. Es fällt auf, dass eine Spannung von 0 V nicht einer Temperatur von 0 °C entspricht, sondern 23 °C.

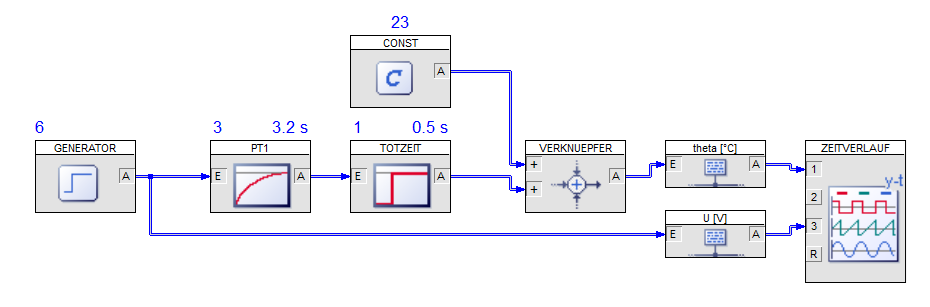

Identifiziere und modelliere die Regelstrecke in Boris und simuliere die obige Sprungantwort, dass eine exakte Übereinstimmung resultiert (für 0 V am Eingang sollen 23 °C herauskommen usw.).

Erkläre, warum die obige Regelstrecke streng genommen als nichtlinear betrachtet werden muss.

Lösung

Das Übertragungsglied wird wie gehabt identifiziert. Es handelt sich um ein P-T₁-T_t.

K_P = \frac{\Delta \vartheta}{\Delta U} = \frac{18 \, \mathrm{°C}}{6 \, \mathrm{V}} = 3 \, \frac{\mathrm{°C}}{\mathrm{V}}

T_1 = 3.2 \, \mathrm{s}

T_t = 0.5 \, \mathrm{s}

Damit bei einem Eingangswert (Stellgrösse) von 0 V eine Temperatur von 23 °C resultiert, muss in der Simulation ein Offset (Verschiebung) verwendet werden.

Die Kennlinie dieser Regelstrecke geht offensichtlich nicht durch den Ursprung, da eine Stellgrösse von 0 V eine Temperatur von 23 °C erzeugt. Dies ist streng genommen eine Form der Nichtlinearität und kann ebenfalls als Nullpunktverschiebung in den Arbeitspunkt (\vartheta_{AP} = 23\,\mathrm{°C}) aufgefasst werden.

Aufgabe 8.3

Gegeben ist die nachfolgend abgebildete Kennlinie einer nichtlinearen Regelstrecke. Erstelle die Linearisierungskennlinie dafür. Verwende Python oder Excel (um zukünftig auch eine Vorlage für solche Linearisierungsaufgaben bereit zu haben).

Lösung

Mit Python kann das genau wie oben umgesetzt werden (alternativ mit Excel oder manuell/grafisch).

Code

import numpy as np

# nichtlineare Regelstrecke
y = np.array([0.,  2.,   4.,  6.,  8.,  10.])  # Stellgrösse
x = np.array([0.0, 1.4, 2.0, 2.4, 2.8, 3.2])  # Regelgrösse

# Linearisierungskennlinie
x_norm = (x - min(x)) / (max(x) - min(x))  # norm. Regelgrösse
y_LK = x_norm * (max(y) - min(y)) + min(y)  # Eingang LK

Die Linearisierungskennlinie (LK) wird hier tabellarisch ausgegeben (alternativ wäre ein TXT-Export oder eine grafische Darstellung möglich).

Eingang der LK y_{LK}	Ausgang der LK y
0.0	0.0
4.375	2.0
6.25	4.0
7.5	6.0
8.75	8.0
10.0	10.0

# Linearisierungsverfahren {#sec-nl} Die Methoden der Regelungstechnik basieren auf *linearem* Verhalten der Übertragungsglieder (Regelstrecke, Regler etc.). Alle Übertragungsglieder, die wir kennengelernt haben, sind *linear*. In Realität treffen wir aber oft Strecken mit nichtlinearem Verhalten an, d. h. wir werden im Folgenden den Unterschied zwischen linearen und nichtlinearen Regelstrecken betrachten und Verfahren kennenlernen, um nichtlineare Strecken zu *linearisieren*. ::: {.callout-important title="Ziele"} - Du weisst, dass die klassische Regelungstechnik auf linearen Übertragungsgliedern basiert und was das für Konsequenzen hat. - Du kennst Verfahren, um nichtlineare Regelstrecken zu linearisieren. ::: ## Linearität Die Übertragungsglieder, die wir kennengelernt haben, sind *linear*, d. h. weisen eine lineare Kennlinie auf, die wir schon mehrfach gesehen haben (vgl. [Statisches Verhalten](#statisches-verhalten-der-regelstrecke)). ![Lineare Kennlinie](../images/diagrams/Kennlinie_allg.svg){width=80% #fig-kennlinie-lin} ::: {.callout-important title="Dynamisches Verhalten"} Alles, was wir hier behandeln, bezieht sich auf das statische Verhalten. Das dynamische Verhalten (Zeitkonstanten etc.) ist davon nicht betroffen. ::: Eine lineare Kennlinie weist einen konstanten Proportionalbeiwert $K_P$ auf und geht durch den Ursprung. Mathematisch ist dies eine lineare Funktion $x_a = K_P \cdot x_e$ und eine solche hat die folgenden Eigenschaften: - *Ein Eingangswert von null führt zu einem Ausgangswert von null.* - *Wird der Eingangswert z. B. verdoppelt, verdoppelt sich auch der Ausgangswert.* - *Kennt man den Ausgangswert für zwei Eingangswerte, so kennt man auch den Ausgangswert für die Summe der beiden Eingangswerte.* ::: {.callout-note collapse="true" title="Mathematische Definition der Linearität"} Da der Ausgang $x_a$ eine Funktion des Einganges $x_e$ ist, können wir allgemein auch $x_a = f(x_e)$ schreiben (diese Schreibweise kennst du sicherlich aus der Mathematik). Die oben genannten Eigenschaften lassen sich damit mathematisch präzise formulieren: $$ f(k \cdot x_e) = k \cdot f(x_e) $$ > Das bedeutet: Ein k-mal grösseres Eingangssignal führt zu einem k-mal grösseren Ausgangssignal (*Homogenität*). $$ f(x_{e_1} + x_{e_2}) = f(x_{e_1}) + f(x_{e_2}) $$ > Das bedeutet: Das Ausgangssignal für die Summe mehrerer Eingangssignale entspricht der Summe der Ausgangssignale, die jedes Eingangssignal einzeln erzeugen würde (*Additivität*). ::: Bisher sind wir stillschweigend davon ausgegangen, dass unsere Regelstrecke und damit der gesamte Regelkreis *lineares Verhalten* aufweist, also die obigen Bedingungen erfüllt sind. Damit ergeben sich die folgenden Vorteile: - Mit einer beliebigen Sprungantwort, z. B. der Einheitssprungantwort können wir ein Übertragungsglied (z. B. die Regelstrecke) vollständig charakterisieren. Eine andere Wahl der Sprungamplitude führt lediglich zu einer Skalierung (Multiplikation) der Einheitssprungantwort. Mit einer einzigen Sprungantwort haben wir also alle Informationen über das Übertragungsglied. - Das Führungsverhalten und das Störverhalten können wir unabhängig voneinander betrachten, auch wenn in Wirklichkeit Sollwertänderungen und Störgrössen natürlich gleichzeitig auftreten können. Wegen diesen angenehmen Eigenschaften von *linearem Verhalten* arbeiten wir bei der Analyse der Regelstrecke oder dem Reglerentwurf in der Regel mit der Einheitssprungantwort und simulieren Führungs- und Störsprünge jeweils separat voneinander. Sind die obigen Bedingungen nicht erfüllt, so sprechen wir von *nichtlinearem Verhalten*. Die nachfolgende Abbildung zeigt eine nichtlineare Kennlinie einer Regelstrecke und man erkennt sofort den Unterschied zu @fig-kennlinie-lin. Da es sich dabei nicht um eine Gerade handelt, ist die Steigung (und damit der Proportionalbeiwert $K_P$) nicht konstant. ![Nichtlineare Kennlinie](../images/diagrams/Kennlinie_nl.svg){width=80% #fig-kennlinie-nl} ::: {.callout-important} ## Nichtlineare Regelstrecke Bei einer nichtlinearen Regelstrecke ist die Kennlinie keine Gerade und/oder geht nicht durch den Ursprung. Die oben genannten Eigenschaften gelten dann nicht mehr. Im Folgenden lernen wir Verfahren kennen, um mit solchen Regelstrecken umzugehen: - [Linearisierung im Arbeitspunkt](#linearisierung-im-arbeitspunkt) - [Linearisierung mittels Linearisierungskennlinie](#linearisierung-mittels-linearisierungskennlinie) Anmerkung: Auch die im letzten Block besprochene [Stellgrössenbeschränkung](#sec-begrenzung) ist eine Form der Nichtlinearität. Dabei war eine ansonsten lineare Kennlinie unten/oben begrenzt. ![](../images/diagrams/Kennlinie_begrenzt.svg){width=80% fig-align="center"} In diesem Block hier geht es um Fälle, in denen die Kennlinie (innerhalb des Stellbereichs) bereits *nichtlinear* ist (vgl. @fig-kennlinie-nl). (Natürlich kann zusätzlich eine Stellgrössenbeschränkung auftreten.) ::: ## Linearisierung Um nichtlineare Strecken mit den Methoden der klassischen Regelungstechnik behandeln zu können, müssen wir diese *linearisieren*. Im Folgenden lernen wir zwei Verfahren kennen, die dies ermöglichen. ### Linearisierung im Arbeitspunkt Arbeitet die Regelung in einem bestimmten Betriebspunkt (in der Regelungstechnik *Arbeitspunkt* (AP) genannt), der sich nicht stark verändert, so kann eine *Linearisierung im Arbeitspunkt* durchgeführt werden. Dabei wird im Arbeitspunkt die Tangente an die Kennlinie gelegt und damit eine lineare Kennlinie erzeugt (vgl. @fig-kennlinie-nl-ap). Damit erreichen wir eine *linearisierte* Kennlinie, wobei der Proportionalbeiwert der Steigung im Arbeitspunkt entspricht. Die linearisierte Kennlinie gilt jedoch nur im Arbeitspunkt bzw. in der Nähe des Arbeitspunktes. Diese Methode ist daher nur zulässig, wenn sich der Arbeitspunkt im Betrieb nicht (stark) verändert (sie ist daher ideal für Festwertregelungen). ![Linearisierung im Arbeitspunkt](../images/diagrams/Kennlinie_nl_AP.svg){width=80% #fig-kennlinie-nl-ap} ::: {.callout-note title="Linearisierung im AP"} Die Linearisierung im Arbeitspunkt kann als Nullpunktverschiebung (Koordinatentransformation) in den Arbeitspunkt (AP) betrachtet werden. Ein- und Ausgangssignale der linearisierten Strecke sind daher immer relativ zum Arbeitspunkt. Die absoluten (globalen) Grössen $y, x$ und die relativen (auf den Arbeitspunkt bezogenen) Grössen $y^*, x^*$ hängen folgendermassen zusammen: $$ \begin{align*} y &= y^* + y_{AP} \\ x &= x^* + x_{AP} \end{align*} $$ ::: #### Beispiel {.unnumbered} Nachfolgend ist eine nichtlineare Kennlinie eines Ventils dargestellt (Eingang: Ventilstellung $s$ [mm], Ausgang: Durchfluss $Q$ [m³/h]). Die Kennlinie soll linearisiert werden für eine Festwertregelung, bei der ein Volumenstrom $Q_{AP} =$ 125 m³/h fliesst. ![](../images/diagrams/Ventilkennlinie.svg){fig-align="center"} Um einen Durchfluss von 125 m³/h zu erreichen, ist eine Ventilstellung von 2.5 mm nötig. Dies ist der Arbeitspunkt (AP). Legt man am Arbeitspunkt die Tangente an die Kennlinie und bestimmt die Steigung dieser Tangente, so erhält man: $$ K_P = 75 \, \mathrm{\frac{m^3}{h \cdot mm}} $$ Wie man in obiger Abbildung erkennt, deckt sich die linearisierte Kennlinie (Tangente) im Bereich von ca. 50 bis 200 m³/h gut mit der wirklichen (nichtlinearen) Kennlinie. ::: {.callout-important title="Arbeitspunkt"} Im linearisierten System beziehen sich sämtliche Grössen nun auf den Arbeitspunkt, d. h. dieser bildet nun den Nullpunkt. Ein Eingang von z. B. 0.2 mm ergibt einen Ausgang von 15 m³/h (= 0.2 ⋅ 75). Dies entspricht (absolut) einer Ventilstellung von 2.5 mm + 0.2 mm = 2.7 mm und einem Volumenstrom von 125 m³/h + 15 m³/h = 140 m³/h. ::: Würde sich der Arbeitspunkt an einem anderen Ort befinden, so würde ein anderes $K_P$ resultieren. Im untenstehenden interaktiven Kennliniendiagramm kann der Arbeitspunkt (AP) verschoben werden und es wird automatisch die linearisierte Kennlinie bzw. der entsprechende $K_P$-Wert angezeigt. ```{ojs} //| echo: false sMin = 0 sMax = 5 Q = s => 30 * s * s - 4 * s * s * s dQ = s => 60 * s - 12 * s * s curve = Array.from({length: 201}, (_, i) => { const s = sMin + (sMax - sMin) * i / 200; return {s, Q: Q(s)}; }) ``` ```{ojs} //| echo: false ap = Generators.observe((change) => { let sAP = 2.5; let plot = null; let dragging = false; const container = html`<div class="tangent-demo" style="display:flex;flex-direction:column;align-items:center;width:100%;user-select:none;-webkit-user-select:none;">`; const render = () => { container.innerHTML = ""; const tangent = [ {s: sMin, Q: Q(sAP) + dQ(sAP) * (sMin - sAP)}, {s: sMax, Q: Q(sAP) + dQ(sAP) * (sMax - sAP)} ]; plot = Plot.plot({ height: 420, marginLeft: 75, marginRight: 35, marginTop: 45, marginBottom: 50, grid: true, style: {background: "transparent", color: "#333", fontSize: "14px"}, x: {label: "Ventilstellung s [mm]", labelAnchor: "center", domain: [sMin, sMax]}, y: {label: "Durchfluss Q [m³/h]", labelAnchor: "center", domain: [0, 260]}, marks: [ Plot.lineY(curve, {x: "s", y: "Q", stroke: "#008000", strokeWidth: 2.5}), Plot.line(tangent, {x: "s", y: "Q", stroke: "#008000", strokeWidth: 2, strokeDasharray: "6 4"}), Plot.dot([{s: sAP, Q: Q(sAP)}], {x: "s", y: "Q", r: 5, fill: "#333", stroke: "#fff", strokeWidth: 1.5}), Plot.text([{s: sAP, Q: Q(sAP)}], {x: "s", y: "Q", text: ["AP"], dy: -14, fill: "#333", fontSize: 14, fontWeight: 600}) ] }); plot.style.cursor = dragging ? "grabbing" : "grab"; container.appendChild(plot); const info = html`<div style="margin-top:0.5em;font-size:15px;color:#333;"> s<sub>AP</sub> = ${sAP.toFixed(2)} mm    Q<sub>AP</sub> = ${Q(sAP).toFixed(1)} m³/h   →   K<sub>P</sub> = ${dQ(sAP).toFixed(1)} m³/(h·mm) </div>`; container.appendChild(info); }; const pointerToS = (e) => { if (!plot) return null; const rect = plot.getBoundingClientRect(); if (e.clientX < rect.left || e.clientX > rect.right || e.clientY < rect.top || e.clientY > rect.bottom) return null; const px = e.clientX - rect.left; return Math.max(sMin, Math.min(sMax, plot.scale("x").invert(px))); }; const updateFromPointer = (e) => { const s = pointerToS(e); if (s === null || Math.abs(s - sAP) < 1e-6) return; sAP = s; render(); }; const onPointerDown = (e) => { if (pointerToS(e) === null) return; dragging = true; updateFromPointer(e); }; const onPointerMove = (e) => { if (!dragging) return; updateFromPointer(e); }; const onPointerUp = () => { if (!dragging) return; dragging = false; if (plot) plot.style.cursor = "grab"; }; document.addEventListener("pointerdown", onPointerDown); document.addEventListener("pointermove", onPointerMove); document.addEventListener("pointerup", onPointerUp); document.addEventListener("pointercancel", onPointerUp); render(); change(container); return () => { document.removeEventListener("pointerdown", onPointerDown); document.removeEventListener("pointermove", onPointerMove); document.removeEventListener("pointerup", onPointerUp); document.removeEventListener("pointercancel", onPointerUp); }; }) ``` ### Linearisierung mittels Linearisierungskennlinie Das obige Verfahren funktioniert nicht bei nichtlinearen Strecken, die über einen breiten Arbeitsbereich geregelt werden müssen, also nicht immer im gleichen Arbeitspunkt arbeiten (typischerweise sind das Folgeregelungen). In solchen Fällen benötigen wir ein Verfahren, welches eine gesamte Kennlinie *linearisieren* kann. Die *Linearisierung mittels Linearisierungskennlinie* ist ein solches Verfahren. Dabei wird die Stellgrösse vor der Regelstrecke durch ein zusätzliches Übertragungsglied (**Linearisierungskennlinie** (LK) auch *Vorlastkennlinie* genannt) dahingehend modifiziert, dass gesamthaft *lineares Verhalten* erreicht wird. ![Linearisierung mittels Linearisierungskennlinie](../images/diagrams/BSB_Linearisierung.svg){width=70% #fig-kennlinie-nl-bsb} Damit gesamthaft lineares Verhalten resultiert, muss die Linearisierungskennlinie (LK) die Nichtlinearität der Regelstrecke (RS) möglichst gut kompensieren. Dies wird erreicht, wenn die Linearisierungskennlinie die Inverse (Umkehrfunktion) der Regelstrecken-Kennlinie ist. ![Vorschaltung einer Linearisierungskennlinie](../images/diagrams/Kennlinie_nl_LK.svg){#fig-kennlinie-nl-LK} Mit dem obigen Verfahren resultiert im Idealfall eine lineare Kennlinie über den gesamten Arbeitsbereich. Es ist allerdings nicht immer möglich, die Regelstrecken-Kennlinie zu invertieren (z. B. wenn für mehrere Stellgrössenwerte dieselbe Ausgangsgrösse resultiert o. ä.). ::: {.callout-note collapse="true" title="Exkurs: Umkehrfunktion (Inverse)"} Die Umkehrfunktion bzw. Inverse einer Funktion kann grafisch als Spiegelung der Funktion an der Winkelhalbierenden $y = x$ (gestrichelte Linie) aufgefasst werden. Durch Ziehen an den Punkten im untenstehenden Diagramm kann eine "nichtlineare" Funktion kreiert werden. Beobachte, wie sich deren Umkehrfunktion (gestrichelt) dabei verhält. ```{ojs} //| echo: false X0 = 0 X1 = 1 SLOTS = [0.25, 0.5, 0.75] endpoints = [{x: X0, y: X0, fixed: true}, {x: X1, y: X1, fixed: true}] monotoneCubic = (points) => { const xs = points.map((p) => p.x); const ys = points.map((p) => p.y); const n = points.length; const dx = [], dy = [], sl = []; for (let i = 0; i < n - 1; i++) { dx.push(xs[i + 1] - xs[i]); dy.push(ys[i + 1] - ys[i]); sl.push(dy[i] / dx[i]); } const m = new Array(n); m[0] = sl[0]; m[n - 1] = sl[n - 2]; for (let i = 1; i < n - 1; i++) { if (sl[i - 1] * sl[i] <= 0) { m[i] = 0; } else { m[i] = (sl[i - 1] + sl[i]) / 2; } } for (let i = 0; i < n - 1; i++) { if (sl[i] === 0) { m[i] = 0; m[i + 1] = 0; continue; } const alpha = m[i] / sl[i]; const beta = m[i + 1] / sl[i]; const squared = alpha * alpha + beta * beta; if (squared > 9) { const tau = 3 / Math.sqrt(squared); m[i] = tau * alpha * sl[i]; m[i + 1] = tau * beta * sl[i]; } } return (x) => { if (x <= xs[0]) return ys[0]; if (x >= xs[n - 1]) return ys[n - 1]; let i = 0; while (i < n - 2 && x > xs[i + 1]) i++; const h = xs[i + 1] - xs[i]; const t = (x - xs[i]) / h; const t2 = t * t; const t3 = t2 * t; return (2 * t3 - 3 * t2 + 1) * ys[i] + (t3 - 2 * t2 + t) * h * m[i] + (-2 * t3 + 3 * t2) * ys[i + 1] + (t3 - t2) * h * m[i + 1]; }; } ``` ```{ojs} //| echo: false invDemo = Generators.observe((change) => { const interior = SLOTS.map((x) => ({x, y: x, fixed: false})); let dragging = false; let dragIndex = -1; let grabOffsetY = 0; let plot = null; const container = html`<div style="display:flex;flex-direction:column;align-items:center;width:100%;user-select:none;-webkit-user-select:none;">`; const plotHolder = html`<div style="width:100%;"></div>`; container.appendChild(plotHolder); const resetButton = html`<button style="margin-top:0.5rem;padding:0.2rem 0.5rem;font-size:0.9rem;border:1px solid #000;color:#000;border-radius:4px;background:#f5f5f5;cursor:pointer;">Zurücksetzen</button>`; container.appendChild(resetButton); const controlPoints = () => [endpoints[0], ...interior, endpoints[1]]; const clampY = (i, y) => { const pts = controlPoints(); return Math.min(pts[i + 2].y, Math.max(pts[i].y, y)); }; const render = () => { plotHolder.innerHTML = ""; const points = controlPoints(); const f = monotoneCubic(points); const N = 500; const fData = [], invData = []; for (let i = 0; i <= N; i++) { const x = X0 + (i * (X1 - X0)) / N; const y = f(x); fData.push({x, y}); invData.push({x: y, y: x}); } invData.sort((a, b) => a.x - b.x); plot = Plot.plot({ height: 420, marginLeft: 55, marginRight: 35, marginTop: 40, marginBottom: 45, grid: true, style: {background: "transparent", color: "#333", fontSize: "14px"}, x: {label: "", labelAnchor: "center", domain: [-0.05, 1.05]}, y: {label: "", labelAnchor: "center", domain: [-0.05, 1.05]}, marks: [ Plot.line([[X0, X0], [X1, X1]], {stroke: "#999", strokeDasharray: "4 4", strokeWidth: 1.5}), Plot.lineY(invData, {x: "x", y: "y", stroke: "#008000", strokeWidth: 3, strokeDasharray: "6 4"}), Plot.lineY(fData, {x: "x", y: "y", stroke: "#008000", strokeWidth: 3}), Plot.dot(interior, {x: "x", y: "y", r: 4.5, fill: "#008000", stroke: "#008000", strokeWidth: 1.5}) ] }); plot.style.cursor = dragging ? "grabbing" : "default"; plotHolder.appendChild(plot); }; // Data <-> pixel mapping, computed from the rendered SVG. Plot draws its // marks inside the margins of a viewBox of width x height which may be // scaled by CSS, so we convert pointer coordinates into viewBox units first. const DOMAIN = [-0.05, 1.05]; const M = {top: 40, bottom: 45, left: 55, right: 35}; const toViewBox = (cx, cy) => { const r = plot.getBoundingClientRect(); const vb = plot.viewBox.baseVal; return { x: (cx - r.left) * (vb.width / r.width), y: (cy - r.top) * (vb.height / r.height) }; }; const xToPixel = (v) => { const vb = plot.viewBox.baseVal; return M.left + (v - DOMAIN[0]) / (DOMAIN[1] - DOMAIN[0]) * (vb.width - M.left - M.right); }; const yToPixel = (v) => { const vb = plot.viewBox.baseVal; const plotArea = vb.height - M.top - M.bottom; return (vb.height - M.bottom) - (v - DOMAIN[0]) / (DOMAIN[1] - DOMAIN[0]) * plotArea; }; const pixelToY = (py) => { const vb = plot.viewBox.baseVal; const plotArea = vb.height - M.top - M.bottom; return DOMAIN[0] + ((vb.height - M.bottom) - py) / plotArea * (DOMAIN[1] - DOMAIN[0]); }; const hitTest = (e) => { if (!plot) return -1; const p = toViewBox(e.clientX, e.clientY); let best = -1, bestDist = 24; for (let i = 0; i < interior.length; i++) { const sx = xToPixel(interior[i].x); const sy = yToPixel(interior[i].y); const d = Math.hypot(p.x - sx, p.y - sy); if (d < bestDist) { bestDist = d; best = i; } } return best; }; const onPointerDown = (e) => { if (e.button !== 0) return; const i = hitTest(e); if (i < 0) return; const p = toViewBox(e.clientX, e.clientY); dragging = true; dragIndex = i; grabOffsetY = yToPixel(interior[i].y) - p.y; e.preventDefault(); }; const onPointerMove = (e) => { if (!dragging) { if (plot) plot.style.cursor = hitTest(e) >= 0 ? "ns-resize" : "default"; return; } const p = toViewBox(e.clientX, e.clientY); const y = pixelToY(p.y + grabOffsetY); interior[dragIndex].y = clampY(dragIndex, Math.min(1, Math.max(0, y))); render(); }; const onPointerUp = () => { if (!dragging) return; dragging = false; dragIndex = -1; if (plot) plot.style.cursor = "default"; }; resetButton.addEventListener("click", () => { for (const p of interior) p.y = p.x; render(); }); document.addEventListener("pointerdown", onPointerDown); document.addEventListener("pointermove", onPointerMove); document.addEventListener("pointerup", onPointerUp); document.addEventListener("pointercancel", onPointerUp); render(); change(container); return () => { document.removeEventListener("pointerdown", onPointerDown); document.removeEventListener("pointermove", onPointerMove); document.removeEventListener("pointerup", onPointerUp); document.removeEventListener("pointercancel", onPointerUp); }; }) ``` ::: #### Beispiel {.unnumbered} Im Folgenden wollen wir für die bereits weiter oben verwendete Ventilkennlinie eine Linearisierungskennlinie entwerfen, um gesamthaft lineares Verhalten über den gesamten Arbeitsbereich zu erreichen. Wir benötigen also die **Inverse dieser Kennlinie**. ![](../images/diagrams/Ventilkennlinie_LK.svg){fig-align="center"} Wenn wir eine Kennlinie experimentell bestimmen, so haben wir üblicherweise diskrete Messpunkte (Punkte in obigem Diagramm). Wir haben also zwei Arrays (Ventilstellung $s$ und Durchfluss $Q$), die in den ersten beiden Spalten von @tbl-lk1 repräsentativ aufgelistet sind. 1) Als Erstes normieren wir die Regelgrösse auf den Bereich 0-1 bzw. 0-100%. Die normierten Werte sind in der letzten Spalte der @tbl-lk1 aufgeführt. In <span class="cap">Python</span> würde man die Normierung z. B. folgendermassen umsetzen: ```{python} #| eval: false #| code-fold: show Q_norm = (Q-min(Q))/(max(Q)-min(Q)) # Normierung der Regelgrösse auf 0-1 ``` ::: {#tbl-lk1} | Stellgrösse <br>Ventilstellung <br>$s$ [mm] | Regelgrösse <br>Durchfluss <br>$Q$ [m³/h] | normierte Regelgrösse <br>normierter Durchfluss <br>$Q_{norm}$ [%] | |---|---|---| | 0.0 | 0.0 | 0 % | | 0.25 | 1.8 | 0.73 % | | 0.5 | 7 | 2.8 % | | ... | ... | ... | | 4.5 | 243 | 97.2 % | | 4.75 | 248.2 | 99.3 % | | 5 | 250 | 100 % | Regelstrecken-Kennlinie mit normierter Ausgangsgrösse ::: 2) Nun mappen wir die obigen Prozentwerte (normierte Regelgrösse) auf den Stellgrössenbereich. 100% entspricht der max. Ventilstellung von 5 mm und 0% folglich einer Ventilstellung von 0 mm. Dies ergibt die Eingangsgrösse der Linearisierungskennlinie (siehe erste Spalte von @tbl-lk2). ```{python} #| eval: false #| code-fold: show s_LK = Q_norm * (max(s) - min(s)) + min(s) # Mapping auf Stellgrösse ``` 3) Der Ausgang der Linearisierungskennlinie entspricht dem Eingang der Regelstrecken-Kennlinie (Stellgrösse), d. h. der ersten Spalte von @tbl-lk1. Die Linearisierungskennlinie modifiziert also die Stellgrösse genau so, dass die Nichtlinearität gerade "ausgeglichen" wird. ::: {#tbl-lk2} | Eingang Linearisierungskennlinie <br>$s_{LK}$ [mm] | Ausgang Linearisierungskennlinie <br>$s$ [mm] | |---|---| | 0.0 (= 0 % von 5 mm) | 0.0 | | 0.036 (= 0.73 % von 5 mm) | 0.25 | | 0.14 (= 2.8 % von 5 mm) | 0.5 | | ... | ... | | 4.86 (= 97.2 % von 5 mm) | 4.5 | | 4.96 (= 99.3 % von 5 mm) | 4.75 | | 5 (= 100 % von 5 mm) | 5.0 | Linearisierungskennlinie ::: Nachfolgend ist die Linearisierungskennlinie grafisch dargestellt und wir können uns davon überzeugen, dass ihr Verlauf qualitativ der Inversen der Ventilkennlinie entspricht. ![](../images/diagrams/Ventil-LK.svg){fig-align="center"} Mit der vorgeschalteten Linearisierungskennlinie erreichen wir nun gesamthaft lineares Verhalten und wir können uns damit wieder in der gewohnten "linearen Welt" bewegen. Die Reihenschaltung von LK und RS ist linear und kann wie gehabt mit dem Proportionalbeiwert $K_P$ beschrieben werden. $$ K_P = \frac{\Delta Q}{\Delta s} = \frac{250 \, \mathrm{m^3/h}}{5 \, \mathrm{mm}} = 50 \frac{\mathrm{m^3/h}}{\mathrm{mm}} $$ Anmerkung: Das linearisierte $K_P$ entspricht also der Steigung der Geraden, die das Minimum und das Maximum der Kennlinie miteinander verbindet. Mit diesem $K_P$ würden wir jetzt den Reglerentwurf vornehmen. ::: {.callout-important title="Linearisierungskennlinie"} Im Idealfall wird die Nichtlinearität komplett kompensiert durch die Linearisierungskennlinie und man kann für den Reglerentwurf bzw. Simulationen in <span class="cap">Boris</span> die gewohnten linearen Übertragungsglieder verwenden. Die effektive nichtlineare Regelstrecke sowie die Linearisierungskennlinie werden dann für den Reglerentwurf nicht explizit benötigt. Bei der späteren Implementierung des Reglers z. B. auf der SPS würde dann die Linearisierungskennlinie ebenfalls implementiert werden und man hätte dann dieselben Verhältnisse wie in der Simulation. Will man aus bestimmten Gründen die Linearisierungskennlinie und die nichtlineare Regelstrecke explizit in die Simulation einbauen, kann man in <span class="cap">Boris</span> den Block *Benutzerdefinierte Kennlinie* (unter *Statik*) verwenden. ![](../images/diagrams/LK_RS.png){width=40% fig-align="center"} ::: ::: {.callout-note collapse="true" title="Bsp. in Python"} Nachfolgend ist ein komplettes <span class="cap">Python</span>-Beispiel für die Bestimmung der Linearisierungskennlinie aufgeführt. ```{python} #| eval: true #| code-fold: show import numpy as np import matplotlib.pyplot as plt # nichtlineare Regelstrecke y = np.array([0., 1., 2., 3., 4., 5.]) # Stellgrösse x = np.array([0., 10., 14., 17., 18., 25.]) # Regelgrösse # Linearisierungskennlinie x_norm = (x - min(x)) / (max(x) - min(x)) # norm. Regelgrösse y_LK = x_norm * (max(y) - min(y)) + min(y) # Eingang LK fig, axs = plt.subplots(ncols=2, figsize=(8,3)) axs[0].plot(y_LK, y, 'go--') axs[0].set_title('LK') axs[0].set_xlabel('$y_{LK}$') axs[0].set_ylabel('$y$') axs[0].grid() axs[1].plot(y, x, 'go-') axs[1].set_title('RS') axs[1].set_xlabel('$y$') axs[1].set_ylabel('$x$') axs[1].grid() plt.show() ``` Die Linearisierungskennlinie könnte nun exportiert und später in der SPS bzw. dem Mikrocontroller implementiert werden. | Eingang der LK <br>$y_{LK}$ | Ausgang der LK <br>$y$ | |:-----------------------:|:--------------------:| | 0.0 | 0.0 | | 2.0 | 1.0 | | 2.8 | 2.0 | | 3.4 | 3.0 | | 3.6 | 4.0 | | 5.0 | 5.0 | ::: ## Aufgaben {.unnumbered} <button class="pdf-export" data-target="aufgaben8" data-filename="SYS_RE1_AUFG08.pdf" aria-label="Aufgaben als PDF speichern" title="Aufgaben als PDF speichern"> <img src="/images/icons/file-pdf.svg" alt="PDF herunterladen" width="24" height="24"> </button> :::: {#aufgaben8} ::: {.callout-tip collapse="true" #ex-8-1} ### Aufgabe 8.1 Von einer nichtlinearen Regelstrecke ist nachfolgend die Kennlinie gegeben. Führe eine Linearisierung im Arbeitspunkt ($x_{AP} = 55\,\mathrm{mm}$) durch und gebe den Proportionalbeiwert der linearisierten Strecke nachfolgend an. ![](../images/diagrams/A8_1.svg){fig-align="center"} $$ K_P = $$ Wenn du nun mit der linearisierten Strecke eine Sprungantwort durchführst und dabei einen Eingangswert von 1 mA aufprägst, welchen absoluten (globalen) Werten entsprechen die Werte von Ein- und Ausgang? Erläutere dies in Worten. ::: {.callout-important collapse="true"} ### Lösung Für die Linearisierung im Arbeitspunkt wird die Tangente an den Arbeitspunkt angelegt bzw. die Steigung im Arbeitspunkt bestimmt (= Proportionalbeiwert $K_P$). Für eine Regelgrösse von 55 mm ($=x_{AP}$) ist eine Stellgrösse von 74 mA ($=y_{AP}$) nötig. Dies entspricht dem Arbeitspunkt der Regelung. ![](../images/diagrams/A8_1_LSG.svg){fig-align="center"} $$ K_P = 1.5 \, \frac{\mathrm{mm}}{\mathrm{mA}} $$ In der Simulation (mit der linearisierten Strecke) ist dann alles auf den Arbeitspunkt $x_{AP}$ bzw. $y_{AP}$ bezogen. Eine simulierte Stellgrösse von 1 mA ergibt eine Position von 1.5 mm (= $K_P$). In absoluten (globalen) Grössen würde dies 1 mA + 74 mA = 75 mA bzw. 1.5 mm + 55 mm = 56.5 mm entsprechen. ::: ::: ::: {.callout-tip collapse="true" #ex-8-2} ### Aufgabe 8.2 Von einem technischen Heizsystem (Eingang: Spannung [V], Ausgang: Temperatur [°C]) hast du die folgende Sprungantwort bekommen. Es fällt auf, dass eine Spannung von 0 V nicht einer Temperatur von 0 °C entspricht, sondern 23 °C. ![](../images/diagrams/A8_2.svg){fig-align="center"} Identifiziere und modelliere die Regelstrecke in <span class="cap">Boris</span> und simuliere die obige Sprungantwort, dass eine exakte Übereinstimmung resultiert (für 0 V am Eingang sollen 23 °C herauskommen usw.). Erkläre, warum die obige Regelstrecke streng genommen als nichtlinear betrachtet werden muss. ::: {.callout-important collapse="true"} ### Lösung Das Übertragungsglied wird wie gehabt identifiziert. Es handelt sich um ein P-T~1~-T~t~. ![](../images/diagrams/A8_2_LSG.svg){fig-align="center"} $$ K_P = \frac{\Delta \vartheta}{\Delta U} = \frac{18 \, \mathrm{°C}}{6 \, \mathrm{V}} = 3 \, \frac{\mathrm{°C}}{\mathrm{V}} $$ $$ T_1 = 3.2 \, \mathrm{s} $$ $$ T_t = 0.5 \, \mathrm{s} $$ Damit bei einem Eingangswert (Stellgrösse) von 0 V eine Temperatur von 23 °C resultiert, muss in der Simulation ein Offset (Verschiebung) verwendet werden. ![](../images/diagrams/A8_2_BSB.png){fig-align="center"} ![](../images/diagrams/A8_2_Diagramm.png){fig-align="center"} Die Kennlinie dieser Regelstrecke geht offensichtlich nicht durch den Ursprung, da eine Stellgrösse von 0 V eine Temperatur von 23 °C erzeugt. Dies ist streng genommen eine Form der Nichtlinearität und kann ebenfalls als Nullpunktverschiebung in den Arbeitspunkt ($\vartheta_{AP} = 23\,\mathrm{°C}$) aufgefasst werden. ::: ::: ::: {.callout-tip collapse="true" #ex-8-3} ### Aufgabe 8.3 Gegeben ist die nachfolgend abgebildete Kennlinie einer nichtlinearen Regelstrecke. Erstelle die Linearisierungskennlinie dafür. Verwende <span class="cap">Python</span> oder <span class="cap">Excel</span> (um zukünftig auch eine Vorlage für solche Linearisierungsaufgaben bereit zu haben). ![](../images/diagrams/A8_3.svg) ::: {.callout-important collapse="true"} ### Lösung Mit <span class="cap">Python</span> kann das genau wie oben umgesetzt werden (alternativ mit <span class="cap">Excel</span> oder manuell/grafisch). ```{python} #| eval: true #| code-fold: show import numpy as np # nichtlineare Regelstrecke y = np.array([0., 2., 4., 6., 8., 10.]) # Stellgrösse x = np.array([0.0, 1.4, 2.0, 2.4, 2.8, 3.2]) # Regelgrösse # Linearisierungskennlinie x_norm = (x - min(x)) / (max(x) - min(x)) # norm. Regelgrösse y_LK = x_norm * (max(y) - min(y)) + min(y) # Eingang LK ``` Die Linearisierungskennlinie (LK) wird hier tabellarisch ausgegeben (alternativ wäre ein TXT-Export oder eine grafische Darstellung möglich). | Eingang der LK <br>$y_{LK}$ | Ausgang der LK <br>$y$ | |:-----------------------:|:--------------------:| | 0.0 | 0.0 | | 4.375 | 2.0 | | 6.25 | 4.0 | | 7.5 | 6.0 | | 8.75 | 8.0 | | 10.0 | 10.0 | ::: ::: ::::
